Bucher iCon-2 - elektronikus szelep vezérlő elektronika
| Cikkszám: |
3007023384 |
| Elérhetőség: |
Utolsó 1 db raktáron |
| Gyártó: |
Bucher - Beringer hydraulics
|
|

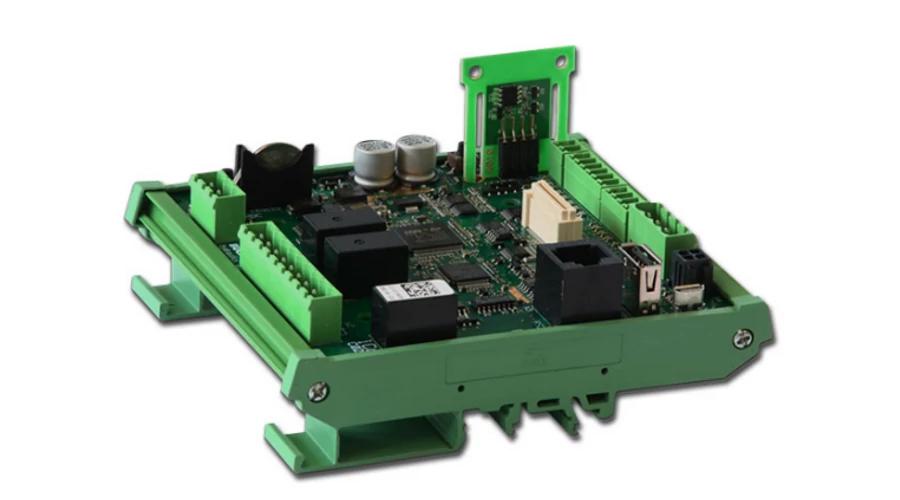

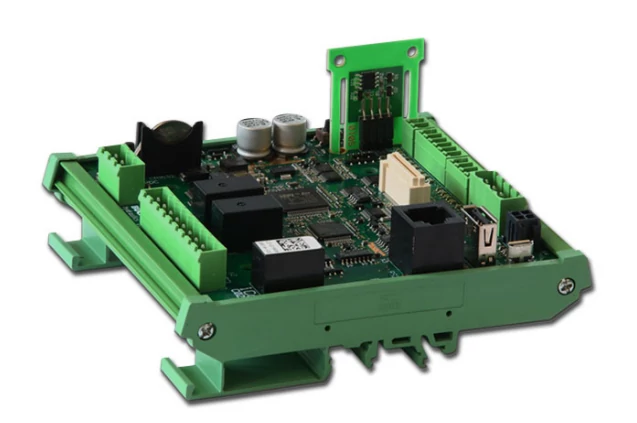

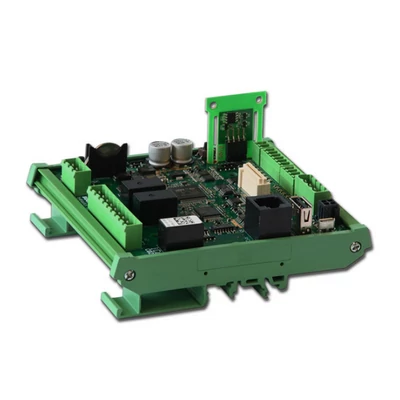

Az iCon-2 egy nyomtatott áramköri vezérlőkártya (4 rétegű), amely az iValve felvonószelep elektronikus működtetéséért felelős. USB és RS232 interfészekkel rendelkezik, beépített adatnaplózóval és firmware-frissítéssel. Két konfigurálható kapcsolókimenete van, plusz potenciálmentes hiba-kimenet. Bővíthető opcionális bővítőkártyákkal CANopen, nyomáskapcsoló és más funkciók számára. |
Leírás és Paraméterek
Az iCon-2 kártya az iValve vezérlőrendszer központi eleme, amely a vezérlést biztosítja a felvonó „FEL” és „LE” menet állapotai között, az „iTeach” algoritmus révén optimalizált mozgásgörbékkel. A ParamCard memóriakártya az iCon-2-be helyezve tárolja a rendszer specifikus paramétereket; nélküle a felvonó nem működik. A kártya USB host/eszköz és RS232 interfészekkel rendelkezik, firmware-frissítést és adatnaplózást tesz lehetővé. Két szabadon konfigurálható kapcsolókimenettel rendelkezik felügyelet vagy hibajelzés céljára, és potenciálmentes hibakimenettel is ellátott. További funkciók opcionális bővítőkártyákkal telepíthetők.
| Kivitel |
4 rétegű nyomtatott áramkör |
| Méret (SZ × H × M) |
112 × 122 × 63 mm |
| Súly |
0,20 kg |
| Üzemi hőmérsékleti tartomány |
+2 °C … +40 °C |
| Relatív páratartalom |
0 … 90 % (kondenzáció nélkül) |
| Tápfeszültség |
24 V DC ± 10 % |
| Maximális teljesítmény működéskor |
50 W (i250) – 120 W (i500) |
| Maximális álló fogyasztás |
3 W |
| Parancsbemenetek |
GND-aktív vagy +24 V-aktív (konfigurálható) |
| Kapcsolókimenetek |
potenciálmentes relék |
| Relé minimális vezérlőáram |
10 mA |
| Maximális feszültség |
250 VAC / 90 W DC |
| EMC megfelelőség |
EN 12015 / EN 12016 |
| Védettségi osztály |
IP 00 |
